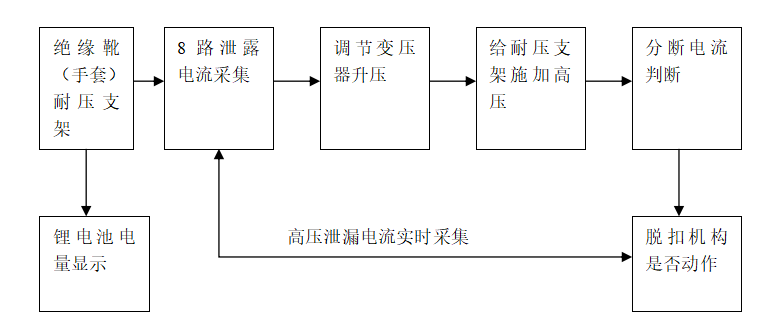

一、 自動脫扣型絕緣靴（手套） 耐壓支架（顯示）工作原理圖

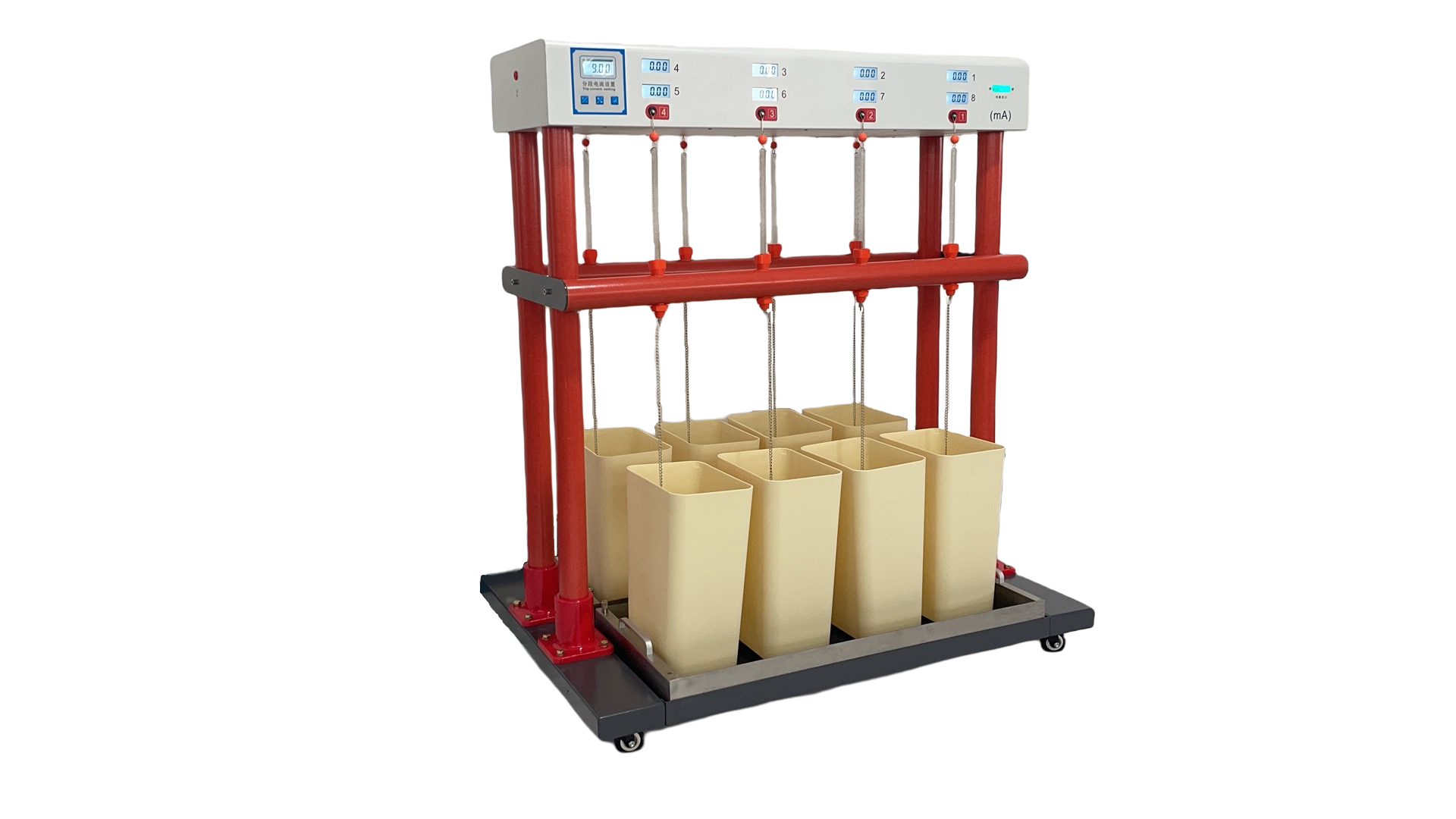

二、自動脫扣型絕緣靴（手套） 耐壓支架（顯示）示意圖




三、自動脫扣型絕緣靴（手套） 耐壓支架（顯示）操作步驟

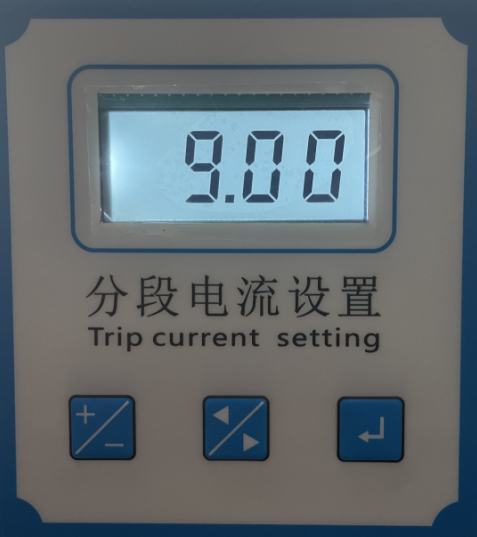

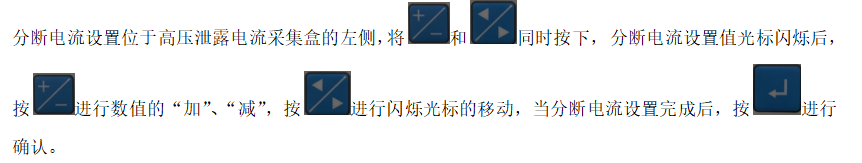

3．1  分?jǐn)嚯娏髟O(shè)置



3．2   絕緣鞋泄露參數參考
          根據附表、電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）

項目名稱	出廠檢驗			預防性檢驗
	皮鞋	布面膠鞋		皮鞋	布面膠鞋
測試電壓（工頻）/kV	6	5	15	5	3.5	12
泄漏電流/mA	≤1.8	≤1.5	≤4.5	≤1.5	≤1.1	≤3.6
測試時間/min	1

        附表、電絕緣全橡膠膠鞋和電絕緣全聚合材料鞋的電性能要求（GB12011-2009）

項目名稱	出廠檢驗					預防性檢驗
測試電壓（工頻）/kV	6	10	15	20	30	4.5	8	12	15	25
泄漏電流/mA	≤2.4	≤4	≤6	≤8	≤10	≤1.8	≤3.2	≤4.8	≤6	≤10
測試時間/min	1

       附表、絕緣手套電氣絕緣性能要求（GB17622-2008）

適用電壓等級 AC/V	交流試驗						直流試驗
	驗證試驗電壓/kV	最低耐受電壓/kV	驗證電壓下泄漏電流/mA				驗證試驗電壓/kV	最低耐受電壓/kV
			手套長度/mm
			280	360	410	≥460
380	5	10	12	14	16	18	10	20
3000	10	20	N/a	16	18	20	20	40
10000	20	30	N/a	18	20	22	30	60
20000	30	40	N/a	20	22	24	40	70
35000	40	50	N/a	N/a	24	26	60	90
a本表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。
注1：N/a表示無適用值。 注2：在正常使用時，其泄漏電流值會比試驗值要小，因?yàn)樵囼?yàn)時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比較大使用電壓要高。 注3：對于預防性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。

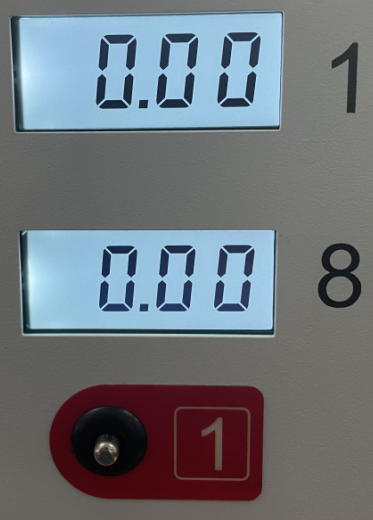

3.  3 泄露電流顯示

        每一路的泄露電流通過采樣板采集后，通過4位LED液晶顯示，LED液晶顯示范圍：“0.00~99.00”mA

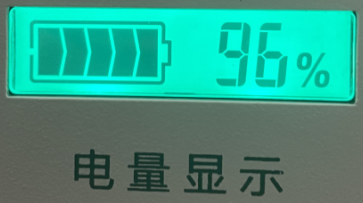

3.  4 電量顯示
        高壓泄露電流及脫口機構供電采用直流12V鋰電池供電，鋰電池采用LED百分比顯示形式顯示。
